Trois designs structurent le marché des vannes papillon industrielles : le wafer et le lug. Chacun répond à des contraintes de pression, de maintenance et de configuration de réseau bien distinctes. Que vous gériez un réseau d’eau, un circuit de vapeur ou une installation pétrochimique, le choix du bon modèle conditionne la fiabilité de votre process sur le long terme. Voici comment distinguer ces trois architectures, sélectionner les bons matériaux et appliquer les critères techniques qui font la différence sur le terrain.

Comprendre le fonctionnement d’une vanne papillon avant de choisir

Une vanne papillon pour installation industrielle repose sur un principe mécanique simple : un disque obturateur pivote à 90° autour d’un axe central pour ouvrir ou fermer le passage du fluide. Ce mouvement de rotation, transmis par une tige de manœuvre, permet un actionnement rapide et une régulation précise du débit. Le corps de la vanne, le disque, le siège d’étanchéité et la tige forment les quatre composants fondamentaux de tout design. Avant de sélectionner un modèle, vous devez évaluer quatre paramètres : la pression de service, la température du fluide, la nature chimique du fluide et la configuration de votre réseau de tuyauterie.

Le corps reçoit les contraintes mécaniques et définit la classe de pression admissible. Le disque obturateur, en contact direct avec le fluide, doit résister à la corrosion et à l’abrasion. Le siège assure l’étanchéité en position fermée : son matériau conditionne la plage de température et la compatibilité chimique. La tige, quant à elle, transmet le couple d’actionnement sans déformation sous pression différentielle.

Ces critères orientent directement vers l’un des trois designs industriels présentés dans les sections suivantes.

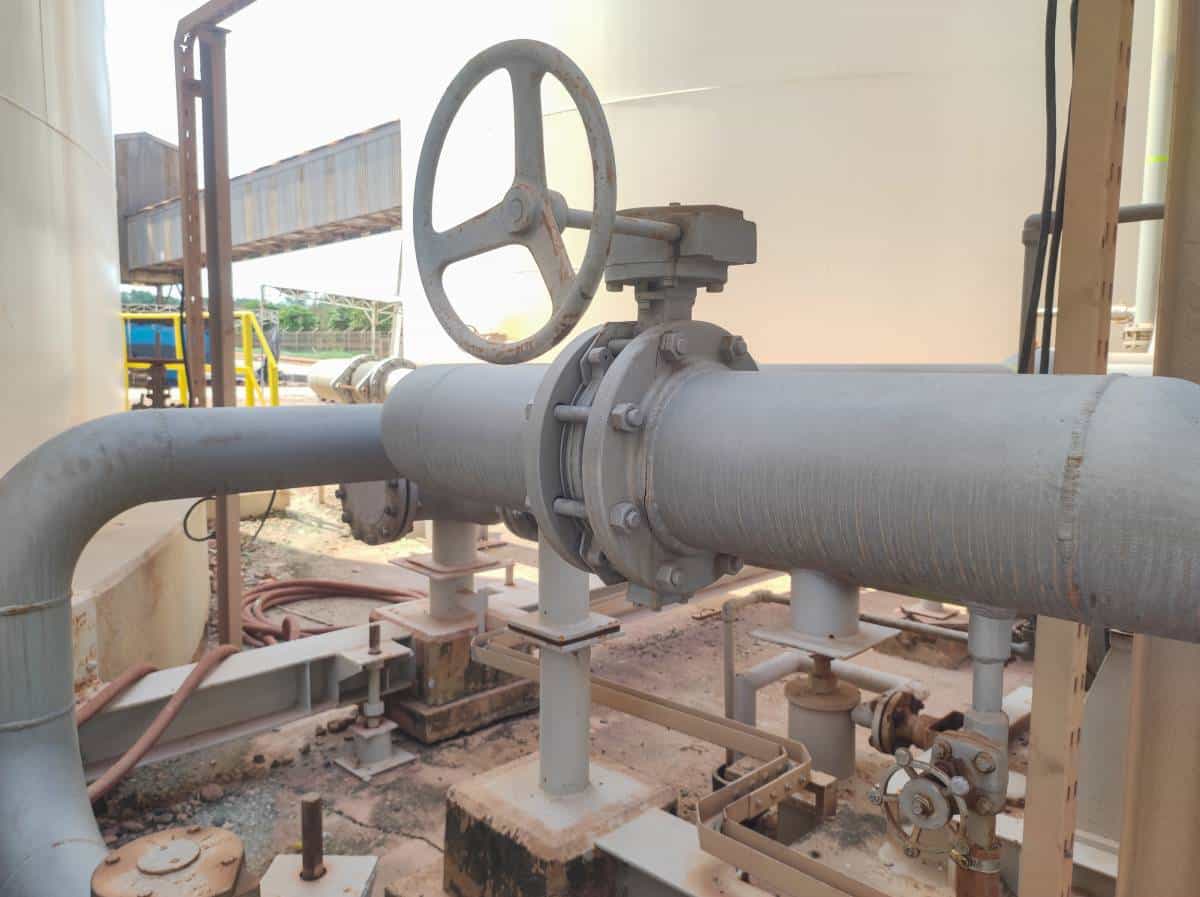

Butterfly valve designs industrie

La vanne wafer : compacte, légère et facile à monter entre brides

Le design wafer se distingue par l’absence de brides propres au corps de la vanne. Le corps est simplement pincé entre deux brides de tuyauterie existantes, maintenu en position par les boulons qui traversent l’ensemble de l’assemblage. Cette conception réduit considérablement le poids et l’encombrement axial par rapport aux autres designs, ce qui en fait une solution privilégiée lorsque l’espace est contraint ou que la légèreté de l’installation prime.

Le coût de fabrication réduit constitue un autre avantage concret : moins de matière, moins d’usinage, un prix unitaire plus bas. Les matériaux courants incluent la fonte grise, l’acier carbone et l’acier inoxydable, selon le niveau de résistance à la corrosion requis. Les plages de pression compatibles se situent généralement entre PN6 et PN16, ce qui couvre la majorité des réseaux d’eau, d’air comprimé et de fluides peu agressifs.

Vous devez cependant tenir compte de deux limites opérationnelles. D’abord, le démontage côté aval en charge est impossible sans couper l’ensemble de la ligne, car les boulons traversants maintiennent simultanément les deux brides. Ensuite, ce design n’est pas adapté en bout de ligne, là où une seule bride est disponible. Pour les réseaux d’eau potable, d’air comprimé ou de fluides industriels non corrosifs, le wafer offre un rapport performance-coût difficile à égaler.

La configuration lug : fixation indépendante pour une maintenance simplifiée

Le design lug intègre des oreilles filetées indépendantes directement dans le corps de la vanne. Les vis de fixation s’engagent dans ces oreilles depuis chaque côté, sans écrou traversant. Cette architecture permet de démonter une section du circuit sans perturber l’autre côté de la ligne : vous pouvez retirer la tuyauterie aval tout en maintenant la pression côté amont, à condition que la vanne soit en position fermée.

Cet avantage opérationnel change radicalement les conditions de maintenance industrielle. Une intervention sur un équipement en aval ne nécessite plus l’arrêt complet du réseau. Le design lug s’installe également en position finale de circuit, là où le wafer ne peut pas fonctionner. Les matériaux les plus utilisés sont la fonte ductile et l’acier inoxydable 316L, ce dernier offrant une résistance supérieure aux environnements corrosifs.

Les pressions nominales compatibles s’étendent de PN6 à PN25, élargissant le champ d’application par rapport au wafer. Les fluides concernés incluent l’eau, la vapeur basse pression et les produits chimiques légers. Si votre installation exige des interventions régulières ou une configuration en bout de ligne, le lug répond à ces contraintes sans compromis sur l’étanchéité.

La double bride : robustesse et étanchéité sous haute pression

Le design double bride intègre des brides directement moulées dans le corps de la vanne. Le boulonnage s’effectue directement sur la tuyauterie de chaque côté, sans dépendre des brides adjacentes pour le maintien en position. Cette rigidité structurelle supérieure permet de supporter des pressions élevées, généralement de PN10 à PN40 selon le matériau retenu.

L’étanchéité renforcée provient du couple de serrage précis applicable sur les deux faces de manière indépendante. Vous maîtrisez la compression du siège sans contrainte liée à l’assemblage global de la ligne. Les matériaux adaptés à ce design incluent l’acier carbone A216 WCB pour les applications hydrocarbures, l’acier inoxydable CF8M pour les environnements corrosifs à haute température, et la fonte EN-GJL-250 pour les réseaux d’eau chaude et de génie thermique.

Les secteurs d’application privilégiés sont la pétrochimie, le traitement des eaux industrielles, le génie thermique et les réseaux d’eau chaude sous pression. Un point technique mérite votre attention : le couple d’actionnement requis pour manœuvrer une double bride sous haute pression différentielle est significativement plus élevé que pour les deux autres designs. Ce paramètre conditionne directement le choix de l’actionneur, qu’il soit manuel, pneumatique ou électrique.

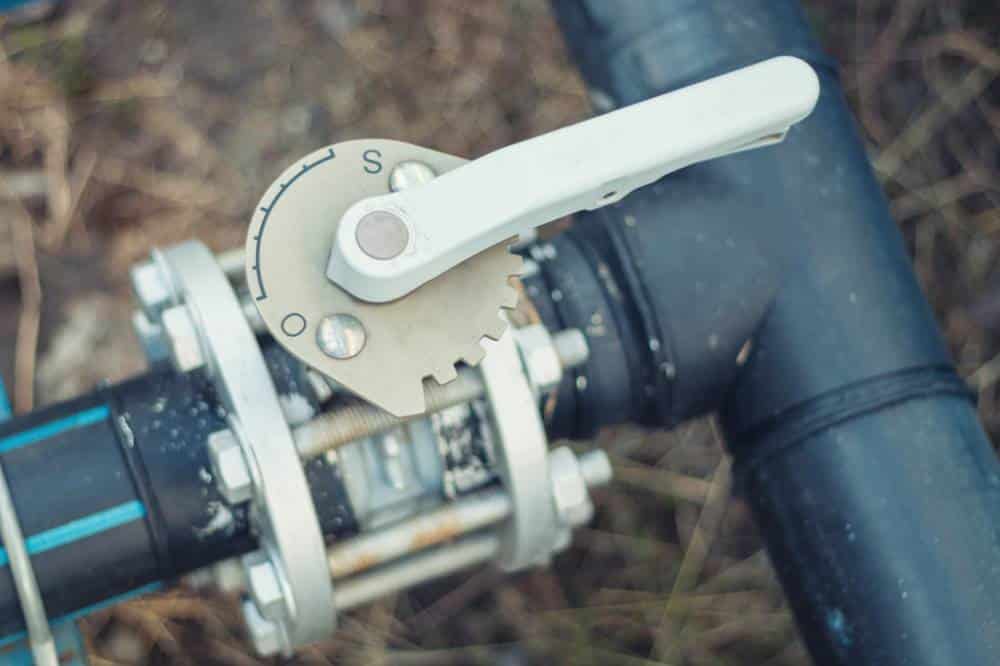

vanne papillon industrie

Matériau, température, couple : comment sélectionner le bon modèle ?

La sélection d’une vanne papillon repose sur trois axes complémentaires qu’il faut traiter simultanément, sans en négliger aucun.

Le premier axe concerne le matériau du corps. La fonte convient aux réseaux d’eau et d’air dans des conditions de température et de pression modérées. L’acier inoxydable 316L s’impose pour les acides, les produits chimiques agressifs ou les températures extrêmes. L’acier carbone répond aux exigences des circuits d’hydrocarbures où la résistance mécanique prime sur la résistance à la corrosion.

Le deuxième axe porte sur le matériau du siège d’étanchéité, directement lié à la température de service et à la nature du fluide. Trois élastomères couvrent l’essentiel des applications industrielles :

  • L’EPDM supporte des températures de -30 à +150 °C et convient à l’eau et à la vapeur.
  • Le PTFE résiste de -50 à +180 °C et s’adapte aux produits chimiques agressifs.
  • Le NBR opère entre -20 et +120 °C pour les huiles et les hydrocarbures légers.

Le troisième axe traite du couple d’actionnement. Plus le diamètre de la vanne est grand et plus la pression différentielle est élevée, plus le couple nécessaire augmente. Une commande manuelle par levier ou engrenage suffit pour les petits diamètres à basse pression. Un actionneur pneumatique ou électrique devient indispensable dès que le couple dépasse les capacités humaines raisonnables ou que l’automatisation du process l’exige.

La norme ISO 5752:2021 garantit l’interchangeabilité dimensionnelle des vannes papillon dans les systèmes bridés, ce qui facilite le remplacement sans modification du réseau existant. La conformité à la norme EN 593 garantit que la vanne a satisfait aux essais de résistance et d’étanchéité définis par le CEN, condition indispensable pour les applications industrielles réglementées.

Choisir entre un design wafer, lug ou double bride ne se résume pas à une question de budget. Votre décision doit partir des contraintes réelles de votre installation : pression de service, nature du fluide, fréquence de maintenance et configuration du réseau. Le matériau du corps et du siège affine ensuite la sélection selon la température et la résistance chimique requise. En croisant ces paramètres avec les normes ISO 5752:2021 et EN 593, vous disposez d’une grille de lecture fiable pour identifier la butterfly valve qui répondra durablement aux exigences de votre process industriel.

Sources :

  1. ISO 5752:2021 Metal valves for use in flanged pipe systems – Face-to-face and centre-to-face dimensions – ISO, 2021. https://www.iso.org/standard/77335.html
  2. EN 593 Industrial valves – Metallic butterfly valves – CEN / BSI / AFNOR / DIN, s.d.. https://knowledge.bsigroup.com/products/metal-valves-for-use-in-flanged-pipe-systems-face-to-face-and-centre-to-face-dimensions
